[ 發布時間:2023-07-02 ] AVM下線標定場地的照明解決方案

返回列表

       AVM:全景式監控影像系統(Around View Monitor),通過多個(一般四個)超大廣角魚眼鏡頭拍攝圖像,經過特殊算法對所拍攝圖像進行畸變矯正以及拼接,形成物體周圍的全景影像的系統。


       AVM系統是圖像處理技術和計算機視覺技術快速進步的成果,在交通領域有著廣泛的運用,未來,配合超聲波雷達系統,激光雷達系統,車聯網系統等,在智能駕駛領域有著光明的前景。


        每個汽車廠都會有一個小黑屋來進行AVM下線標定測試,這個小黑屋被稱為AVM下線標定場。

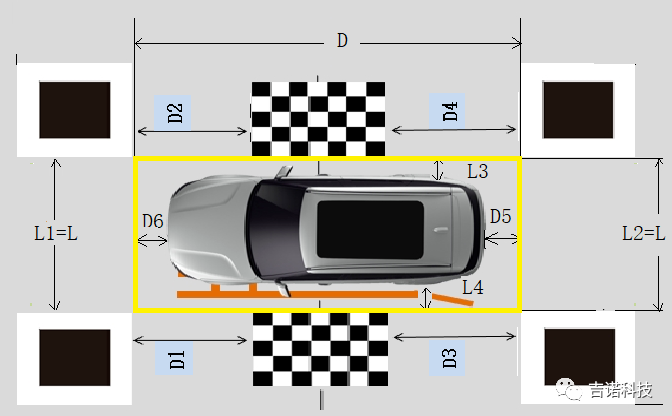

AVM系統下線標定場地由以下六部分組成:

  • 地面規劃

  • 標定識別塊特性

  • 車輛定位要求

  • 暗室

  • 場地照明

  • 下線標定設備





      暗室的場地照明對整個標定效果有非常大的影響,因此為了保證AVM 自動標定的效果及成功率,對場地光線要求較為嚴格。


一般需要滿足以下幾點:

  • 光源類型:白光,色溫范圍5000K~6500K

  • 照度均勻度:遵從CNS 國家標準地面照度測量值為200Lux~700Lux,標定場地地面照度均勻,場地內任意一米范圍內照度差應小于50Lux.

  • 配合相機,所以要求無頻閃

  • 具備可調光功能。

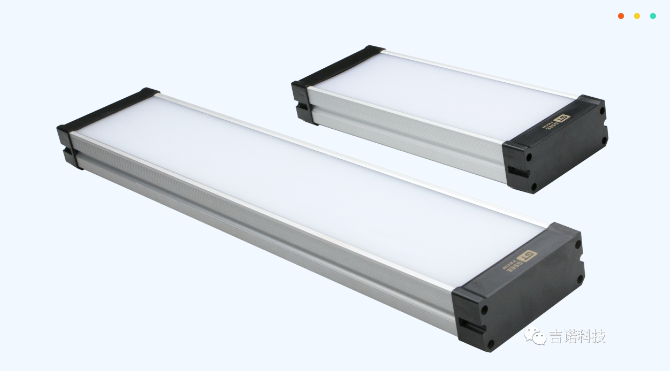

      吉諾科技工業照明產品ELL120系列優秀的光學設計及強大的電子電路方案,完全滿足標定場地的所有要求。



○LED模組 、驅動電源、安裝支架一體化設計,簡潔美觀 。

○高柔PMMA面罩,發光均勻,柔和不刺眼。

○顯色指數Ra>80,R9>0,高度還原物體真實顏色。

○DC 24V和AC 220V兩種供電電壓可選。

○220V使用時可多個燈級聯使用,方便現場布線。

○可選0-10V調光方案。

○可選手動開關型號。

○隔離式恒流驅動,安全可靠,無頻閃。

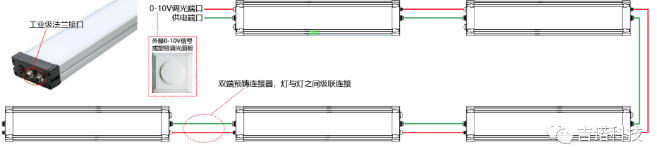

      ELL120系列可級聯獨特的電氣功能,大大簡化了現場布線,無需將線纜敷設到每個燈具點位,相鄰的兩個燈之間采用雙端預鑄連接器連接成組,而且一組使用一個調光器也避免了調光時每個燈亮度不一致的情況,對于照度均勻性要求較高的AVM照明系統尤為重要。

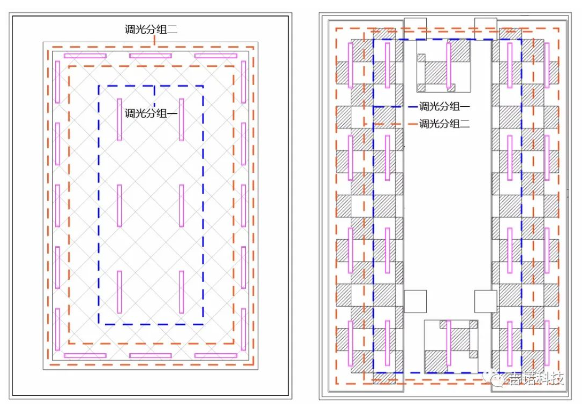

      場地標定間一般長10-12m,寬6-8m,車輛位于場地中心位置,鏡頭對車身周邊進行拍攝形成全景影像,燈具布置推薦兩種“回”形布局,以保障車身周邊的照度值及均勻性,調光器建議每個標定間配置2個,也可將車頭及車尾點位燈具單獨劃分為一個區域配置一個調光器,調光更加靈活。
